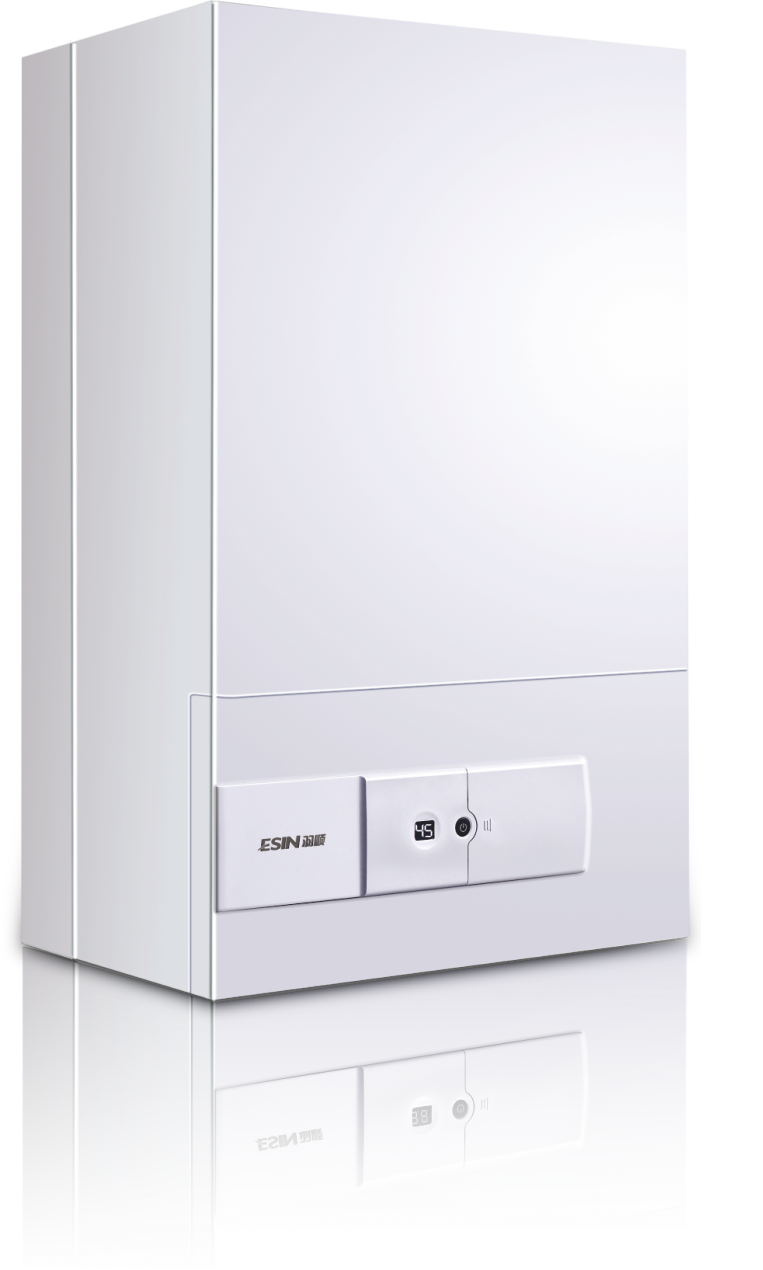

壁掛爐歐雅系列 - ES01
產品參數：
- 額定功率：≥91
- 水箱容積：
- 額定熱負荷：46/50
- 機身尺寸：800×504×335mm
產品特點：
產品介紹
產品工作原理圖：
1、風壓開關 | 2、風機 | 3、煙罩 | 4、主熱交換機 |
5、溫控器 | 6、燃燒器 | 7、點火感應針 | 8、密封腔 |
9、燃?xì)獗壤y | 10、供熱水暖傳感器 | 11、電動三通閥 | 12、供熱水開關 |
13、主回路水流開關 | 14、自動旁通閥 | 15、生活熱水水溫傳感器 | 16、板式換熱器 |
17、生活熱水穩流閥 | 18、補水閥 | 19、生活熱水過濾器 | 20、安全閥 |
21、水壓表 | 22、水泵 | 23、自動排氣閥 | 24、膨脹水箱 |
25、分段閥 | 26、燃燒器 | A-G3/4 供暖出水口 | C-G1/2 生活熱水出口 |
G-G3/4 燃?xì)馊肟?/p> | F-G1/2 自來水進水口 | R-G3/4 供暖回水口 |
產品參數：
ES05壁掛爐熱效率 | |||
額定熱負荷 | 46/50 | 最小輸出功率 | 11.5/12.8 |
額定輸入功率時（%） | >=91 | 額定輸出功率 | 41/44.5 |
衡生熱水參數 | |||
采暖溫度調節（℃） | 30-85（散熱片）30-60（地暖） | 溫度調節范圍（℃） | 35-60 |
機身尺寸 | 800x504x335 | 凈/毛重 | 47/55 |
供暖系統最大壓力（Mpa） | 0.3 | 出水量（L/min） | 9.7/10.6 |
安全高能 智享舒適生活
AUTO燃?xì)獗壤y 準確恒溫更節能
按供熱的需求變化，準確控制燃?xì)忾y閥口開度，實現+-0.5℃波動范圍，準確控制水溫變化，恒溫更舒適。
感應風壓開關 安全可靠
若風壓開關感應到燃?xì)鈮哼^高或過低時，會發出警報響音提示，確保用戶安全。
低噪音風機 靜音運行
采用直管風機與高性能滾珠軸承，低噪音運行，營造寧?kù)o氛圍。
格蘭富水泵 低調靜音運行
節能型水泵，時刻保持高能運轉，減低運行噪音，確保室內環境舒適。
封閉式水路結構 高能燃燒
供暖循環和大氣隔離，不易結水垢，有效保持高能燃燒，延長機器壽命。
